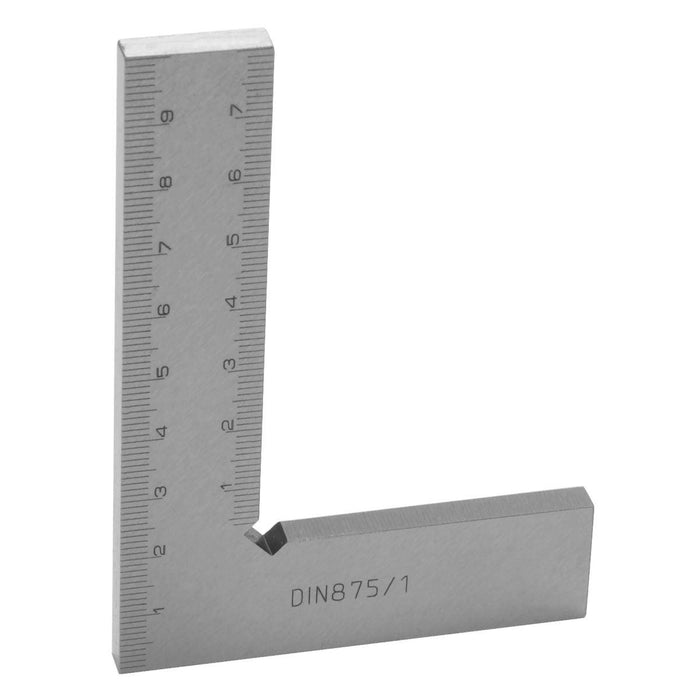

Euro-Maschinist-Vierkant 100 mm x 70 mm (4 Zoll)

Aus Stangenmaterial (Billet) gefertigt

Ein Maschinistenwinkel ist das Äquivalent eines Metallarbeiters zu einem Holzarbeiter-Anprobewinkel. Das Quadrat bezieht sich auf den Hauptzweck des Werkzeugs: die Messung der Genauigkeit eines rechten Winkels (90 Grad). Eine Fläche „auszuprobieren“ bedeutet, ihre Geradheit oder Übereinstimmung mit einer angrenzenden Fläche zu überprüfen. An der Innenecke des Quadrats wurde eine kleine Kerbe angebracht, um zu verhindern, dass sich kleine Partikel ansammeln und die Anzeige des Quadrats beeinträchtigen.

Dieser in Bulgarien hergestellte kleine Maschinistenwinkel hat einen 100 mm (4 Zoll) langen Fuß und ist 70 mm (3 Zoll) hoch. Außerdem verfügt es über eine abgestufte Skala entlang seines höheren Fußes (100 mm außen und 75 mm innen). Im Gegensatz zu den günstigeren, in Indien hergestellten Maschinistenwinkeln, die aus zwei Materialstücken zusammengeschweißt sind, wird dieser Winkel aus einem Stück Stangenmaterial (Billet) gefertigt. Hergestellt aus Edelstahl (INOX) und hat eine Rückengenauigkeit gemäß DIN 875/II (DIN875/2).
