Der Meiji EMZ-10 unterscheidet sich vom Meiji EMZ-5 durch einen längeren Arbeitsabstand bei Verwendung ohne Zusatzobjektiv: 110 mm/4-3/8 Zoll beim EMZ-10 gegenüber 93 mm/3-5/8 Zoll beim EMZ-5 . Dieser vergrößerte Arbeitsabstand beträgt 17 mm oder etwa 3/4 Zoll, ein relativ kleiner Abstand. Der EMZ-10 wird mit einer Schutzlinse anstelle einer den Arbeitsabstand vergrößernden Hilfslinse geliefert, die standardmäßig mit dem von uns verkauften EMZ-5 geliefert wird. Sie Sie können aus einer Vielzahl von Zusatzobjektiven auswählen, die zu beiden Zielfernrohren passen, um den Arbeitsabstand nach Ihren Wünschen zu ändern. Informationen zu Zusatzobjektiven finden Sie weiter unten. Der Arbeitsabstand ist wichtig, um bei der Anpassung Ihres Zielfernrohrs an Ihre Arbeitsumgebung zu berücksichtigen. Werden Sie arbeiten? Oben auf Ihrer Werkbank oder möchten Sie Ihre Werkbank tiefer in der Nähe der Auffangschale aufstellen? Wie groß sind Sie? Wie hoch ist Ihre Werkbank? Wie hoch ist Ihr Stuhl? Wie viel Platz benötigen Sie für Ihre Hände und Werkzeuge? As Generell gilt: Wählen Sie einen EMZ 10, wenn Sie oben auf Ihrer Werkbank arbeiten möchten. Wählen Sie einen EMZ-5, wenn Sie tiefer in der Nähe Ihrer Auffangschale arbeiten möchten.

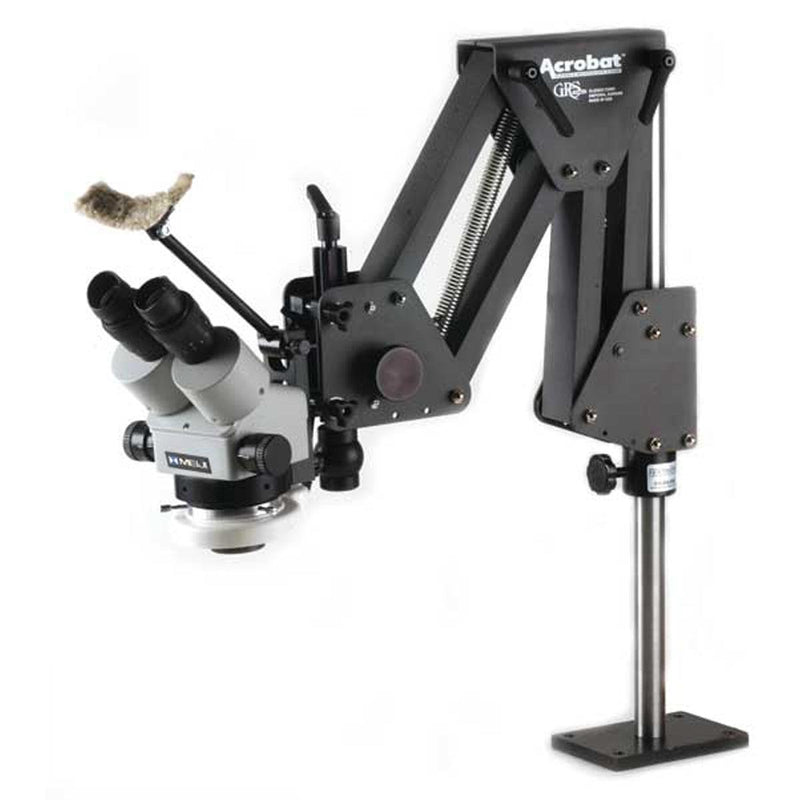

Jedes Meiji EMZ-10 Mikroskop-Kit komplett mit GRS Acrobat-Ständern beinhaltet:
- Meiji EMZ-10 Stereo-Zoom-Mikroskop 7x-45x
- Paar 10-fach-Okulare und Gummi-Augenschutz
- Glendo/GRS Acrobat-Ständer mit Kopfstütze
-
0x Schutzlinse Meiji MA531 ( 129.409B ) Ändert nicht den EMZ-10 Standard-Arbeitsabstand von 110 mm (4-3/8").
Dieses Kit enthält die 129.934
Dual-Voltage-LED-Lichtquelle (110 V/220 V) mit einstellbarer Intensität.
Alle Mikroskopkombinationen verfügen über den EMZ-10-Oszilloskopkopf mit:
-
Zoomverhältnis: 6,5:1
-
Zoombereich: 0,7X bis 4,5X
-
Zoomsteuerung: Duale, abgestufte, beidseitige Halterung
-
Vergrößerung: 7X-45X (10x Okulare)
-
Sichtfeld: 32 mm-5,1 mm
-
Arbeitsabstand: 110 mm
-
Neigung des Augentubus: 45°
-
Augenabstand: 54–75 mm
-
Dioptrische Anpassung: Dual (+/- 5 Dioptrien)
-
Erweiterter Vergrößerungsbereich: 2,1x-270x
-
Erweiterte Arbeitsabstände: 45 mm–326 mm
*Ein Wort zu Hilfsobjektiven: Hilfsobjektive werden verwendet, um den Arbeitsabstand zu vergrößern und Ihnen so mehr Platz zum Arbeiten zwischen Ihrem Mikroskop und Ihrer Werkstückhaltevorrichtung zu geben. Vorsatzlinsen erhöhen den Arbeitsabstand, während sie die maximale Vergrößerung verringern. Da die meisten Schmuckarbeiten bei niedrigeren Vergrößerungen durchgeführt werden, ist der Verlust der höheren Stärken bei Verwendung einer Vorsatzlinse normalerweise nicht zu übersehen. Bei der Wahl eines Vorsatzobjektivs geht es vor allem darum, eine bequeme Arbeitsposition zu finden und gleichzeitig ausreichend Platz für Ihre Werkzeuge und Arbeit zu lassen. Viele Faktoren müssen berücksichtigt werden, darunter der verwendete Zielfernrohrständer, die Höhe der Bank und des Stuhls, Ihre Körpergröße und die Position Ihrer Arbeitshaltevorrichtung. entweder auf Ihrer Bank oder näher an der Auffangschale. Verwenden Sie die folgenden Informationen, um zu vergleichen, wie sich Vergrößerung und Arbeitsabstände mit den verschiedenen verfügbaren Zusatzlinsen für Meiji-Mikroskope ändern, wenn Sie Standard-10X-Okulare verwenden.
Zusatzlinsen-/Schutzlinsendaten für die Verwendung an einem EMZ5 und EMZ-10 mit 10X-Okularen :
EMZ- 5-Daten in Schwarz/ EMZ-10-Daten in Rot
Kein Objektiv oder 0x Schutzlinse Meiji MA531 ( 129.409B )
- Arbeitsabstand: 93 mm / 110 mm
- Sichtfeld: 32 mm–5,1 mm /gleich
- Vergrößerung: 7X-45X/ gleich
.3x Hilfsobjektiv Meiji MA530 ( 129.411 )
- Arbeitsabstand: 251 mm / 326 mm
- Sichtfeld: 109 mm–17 mm/ gleich
- Vergrößerung: 2,1X-13,5X/ gleich
.5 Hilfslinse Meiji MA517 ( 129.412 )
- Arbeitsabstand: 148 mm / 194 mm
- Sichtfeld: 65,7 mm–10,2 mm /gleich
- Vergrößerung: 3,5X-22,5X/ gleich
.75 Hilfslinse Meiji MA526 ( 129.413 )
- Arbeitsabstand: 97 mm / 127 mm
- Sichtfeld: 43,8 mm–6,8 mm /gleich
- Vergrößerung: 5,25X-33,75X / Gleich
