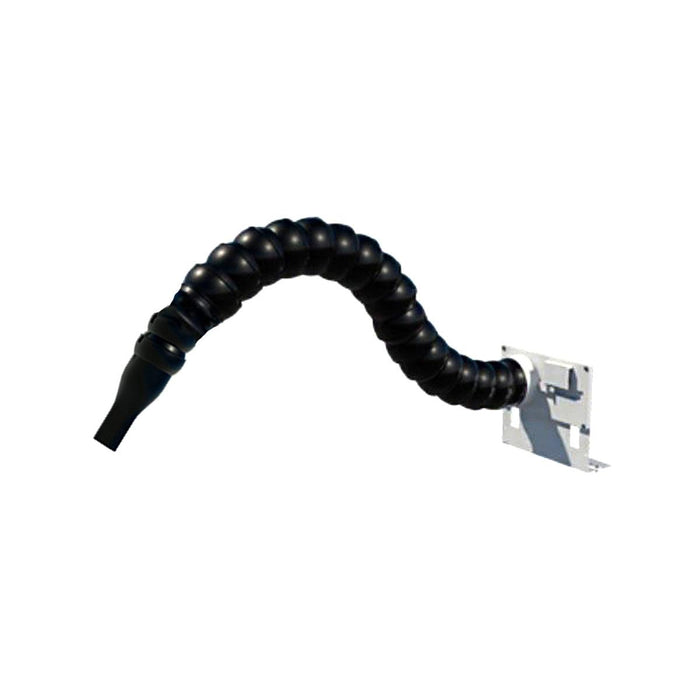

Brazo de captura Quatro AA433P-A31-10 AVS con boquilla cónica

Brazo de captura de boquilla cónica habilitado para AVS Quatro AA433P-A31-10 con soporte: se conecta a una manguera de 1,5"


Controla el flujo de aire e inicia y detiene el colector de polvo de forma remota en cada estación de trabajo.



Este es un brazo de captura de boquilla cónica flexible conectado a una válvula automática de inicio/parada (AVS) con soporte que actúa como un interruptor de alimentación para encender y apagar muchos sistemas Quatro* . Imagínese sentado en su banco y encendiendo su SolderPure o CollectAll simplemente deslizando para abrir la compuerta del AVS. Los accesorios AVS están destinados a ser utilizados cuando se tienen 2 o más conexiones (estaciones de trabajo) ya que funcionan en serie. Esto le permite maximizar la potencia de succión de la estación de trabajo que está utilizando. Con una puerta abierta y la otra cerrada, el interruptor mantiene la energía encendida. Cierre ambas compuertas y su unidad de succión se apagará.

Este AVS en particular tiene un diámetro de cuello delantero de 3" y un diámetro de cuello trasero de 1-1/2". Las unidades AVS se pueden pedir de manera especial con múltiples combinaciones de collares delanteros y traseros, por ejemplo, 3" de diámetro delantero y trasero, o 3" trasero, 1-1/2" delantero (como este) y así sucesivamente usando una combinación de 1 -1/2", 2" y 3" de diámetro. Los sistemas Capture Arm AVS siempre usan collares delanteros de 3". Comuníquese con nosotros para hacer un pedido especial de un sistema Capture Arm con un collar trasero de 2" o 3".



Los accesorios AVS están cableados entre sí. Cada AVS tiene un cable de 20 pies que termina con dos cables sueltos, uno rojo y otro negro. Al conectar 2 o más accesorios AVS, todos los cables rojos se conectan entre sí y todos los cables negros se conectan entre sí. Estos paquetes de cables separados de rojo y negro se conectan luego a un cable conector Quatro ASV AE750 (no suministrado, debe comprarse por separado). El cable conector AE750 tiene un extremo de 9 pines que se enchufa en el puerto de 9 pines de ciertos colectores de polvo Quatro que tienen el puerto de 9 pines en el panel de control (*Quatro SP SolderPure, CA CollectAll, PGR SuperFlow, JTB JetStream Brushless y PS6). El sistema AVS no es para usar con GoldVaults y JetStreams que no sean JTB Brushless.

Debe abrir y cerrar manualmente las puertas para activar los interruptores, por lo que los accesorios integrados de AVS deben ubicarse cerca del operador para que sean convenientes.

Especificaciones:

• Permita más succión a las estaciones de trabajo activas desviando el aire de las inactivas.
• Arranque/detención automáticos de su Quatro Collect All, SolderPure y otros* cuando abre/cierra la válvula.
• Cierre la válvula cuando no utilice la estación de trabajo, abra la válvula cuando utilice un colector de polvo.
• Funciona junto con tantos ASV como desee.
• Se conecta a una manguera de 1,5 pulgadas de diámetro.
• Diámetro del cuello trasero: 1,5 pulgadas
• Incluye: cuello de 1,5 pulgadas de diámetro, soporte de mesa, cable de 20 pies de largo.
• Se requiere cable AE750 opcional con enchufe de 9 pines.
