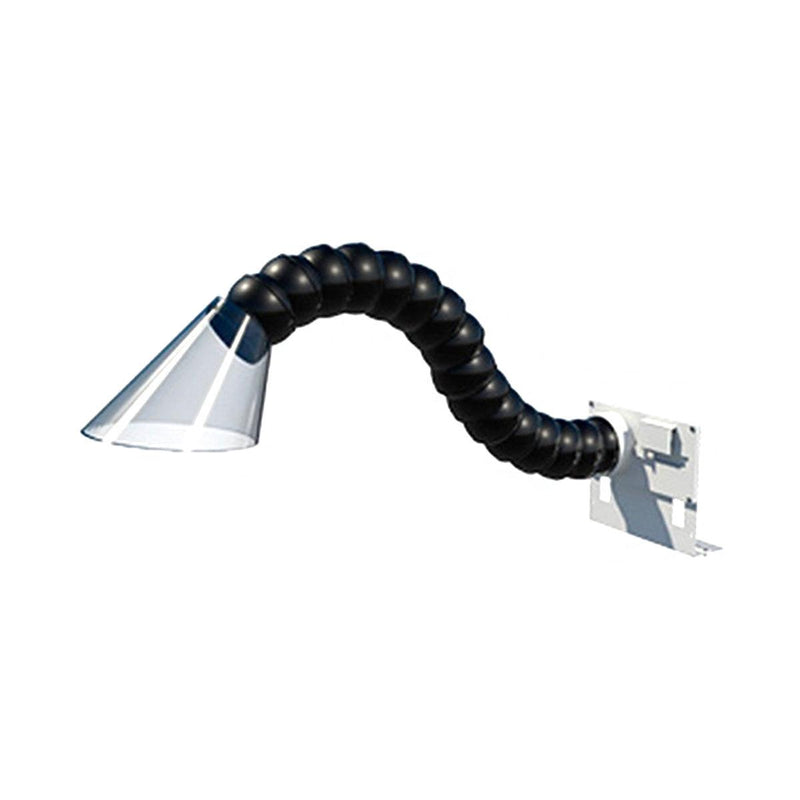

Brazo de captura Quatro AA433P-A33-25 AVS con boquilla Plexi

Quatro AA433R-A33-25 Brazo de captura de boquilla Plexi de 8" habilitado para AVS con soporte, se conecta a una manguera de 3"


Controla el flujo de aire e inicia y detiene el colector de polvo de forma remota en cada estación de trabajo. Desvía el aire de las estaciones inactivas para maximizar las activas.



Este es un brazo flexible de captura de boquilla de plexiglás de 8" conectado a una válvula automática de inicio/parada (AVS) con soporte que actúa como un interruptor de alimentación para encender y apagar muchos sistemas Quatro* . Imagen sentada en su banco y encendiendo su SolderPure o CollectAll simplemente deslizando la compuerta del AVS para abrirla. Los accesorios AVS están diseñados para usarse cuando tiene 2 o más conexiones (estaciones de trabajo) ya que funcionan en serie. Esto le permite maximizar la potencia de succión de la estación de trabajo en la que se encuentra. Con una compuerta abierta y la otra cerrada, el interruptor mantiene la alimentación encendida. Cierre ambas compuertas y su unidad de succión se apagará.

Este AVS en particular tiene un diámetro de cuello delantero de 3" y un diámetro de cuello trasero de 3". Las unidades AVS se pueden pedir de manera especial con múltiples combinaciones de collares delanteros y traseros, por ejemplo, 3" de diámetro delantero y trasero (como este), o 3" trasero, 1-1/2" delantero y así sucesivamente usando una combinación de 1 -1/2", 2" y 3" de diámetro. Los sistemas Capture Arm AVS siempre usan collares delanteros de 3". Comuníquese con nosotros para hacer un pedido especial de un sistema Capture Arm con un collar trasero de 1-1/2" o 2".



Los accesorios AVS están cableados entre sí. Cada AVS tiene un cable de 20 pies que termina con dos cables sueltos, uno rojo y otro negro. Al conectar 2 o más accesorios AVS, todos los cables rojos se conectan entre sí y todos los cables negros se conectan entre sí. Estos paquetes de cables separados de rojo y negro se conectan luego a un cable conector Quatro ASV AE750 (no suministrado, debe comprarse por separado). El cable conector AE750 tiene un extremo de 9 pines que se enchufa en el puerto de 9 pines de ciertos colectores de polvo Quatro que tienen el puerto de 9 pines en el panel de control (*Quatro SP SolderPure, CA CollectAll, PGR SuperFlow, JTB JetStream Brushless y PS6). El sistema AVS no es para usar con GoldVaults y JetStreams que no sean JTB Brushless.

Debe abrir y cerrar manualmente las puertas para activar los interruptores, por lo que los accesorios integrados de AVS deben ubicarse cerca del operador para que sean convenientes.

Especificaciones:

• Permita más succión a las estaciones de trabajo activas desviando el aire de las inactivas.
• Inicie/detenga su unidad Quatro cuando abra/cierre la válvula.
• Cierre la válvula cuando no utilice la estación de trabajo, abra la válvula cuando utilice un colector de polvo.
• Funciona junto con tantos ASV como desee.
• El brazo se extiende a 24 pulgadas de largo, soporta su propio peso.
• Se conecta a una manguera de 3 pulgadas de diámetro.
• Inicia/detiene automáticamente las siguientes unidades: PS6, PGR SuperFlow, CollectALL (CA), JetStream Brushless (JTB), SolderPure (SPB).
• Incluye: boquilla de plexiglás de 8 pulgadas de diámetro, soporte de mesa, cable de 20 pies de largo.
• Se requiere cable AE750 opcional con enchufe de 9 pines.
